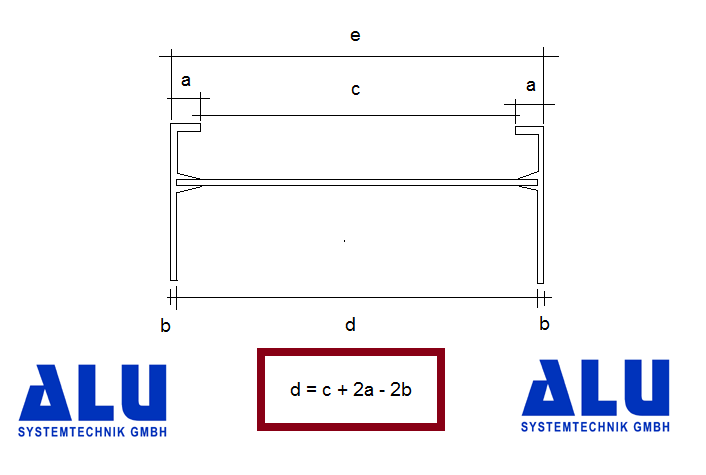

Maßberechnung





a = Putzbreite der Abschlüsse

b = Verlängerung durch Aufstecken der Abschlüsse

c = lichtes Maß

d = Schnittmaß

e = Endmaß



So wird bestellt:

Bei Auswahl von Abschlüssen im Konfigurator geben Sie bitte das Endmaß (e) an.

Bei Lieferung ohne Abschlüsse oder separater Auswahl über den Menüpunkt "Abschlüsse/Verbinder" geben Sie bitte das Schnittmaß (d) an.



Maße a und b von Abschlusstypen:

Alu-Putzabschluss (S10/S20):             a = 15 mm     b = 2,5 mm

Alu-Klinkerabschluss (S15/S25):          a = 2,5 mm     b = 2,5 mm

Kunststoffgleitabschluss (GL5/GL6):     a = 17 mm     b = 7,5 mm

Alu-Druckgussgleitabschluss (GL40):    a = 15 mm     b = 10 mm
